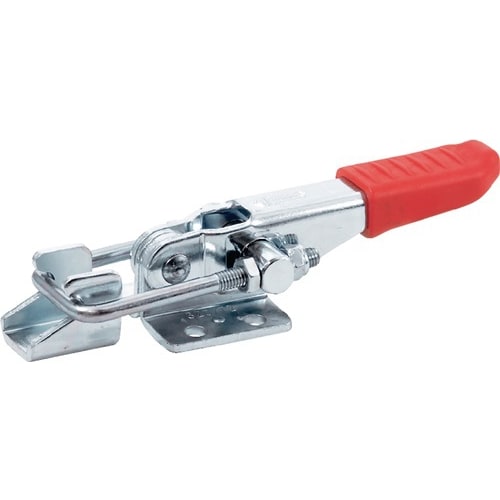

Sauterelle à crochet GN 851 GANTER

L’étrier de traction peut être ajusté à l’intérieur du trajet de réglage · En position de serrage, l’étrier de traction et le bras de serrage sont parallèles au plan de fixation de la sauterelle à crochet

Autres caractéristiques techniques:
· m4: 9,5mm
· d2: 8,5mm
· h1: 42mm
· b4: 38mm
· b2: 54mm
· d1: M 8mm
· s: 3,5mm
· m2: 9,5mm
· b5: 26mm
· b3: 38mm
· h2: 36mm
· M1: 38mm
· l2 mini.: 23mm
· a: 24mm
· m3: 41,5mm
· l1: 220mm
· r: 74mm
· b1: 60mm
· m5: 19mm D’autres versions sur demande

Pos. : 5.
Version : Acier.
Force de maintien FH : 7000 N.
Course w1 : 58 mm.
Marque : GANTER.
Trajet de réglage w2 : 26 mm.
Taille : 700 mm
